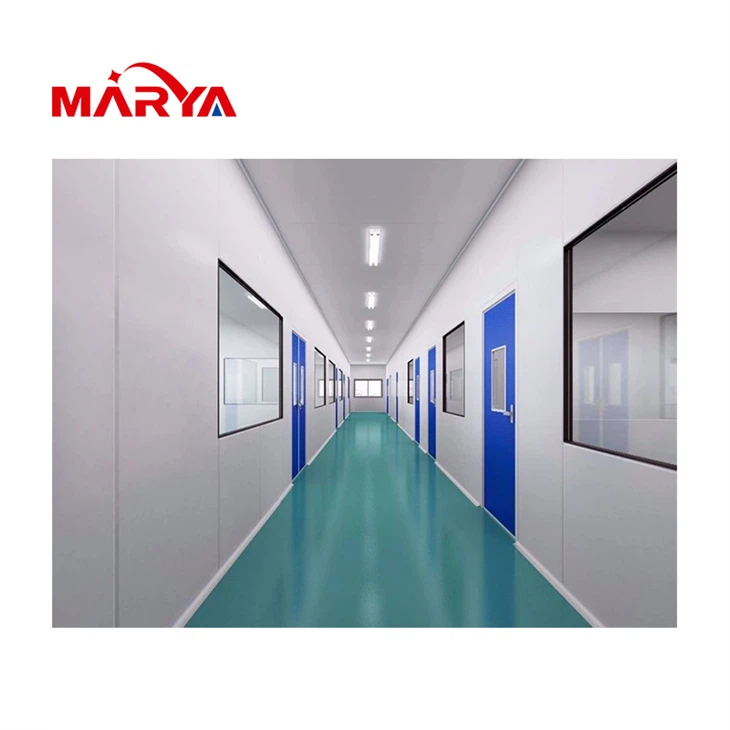

La camera bianca per la microelettronica è un ambiente di produzione speciale per garantire la qualità e l'efficienza del prodotto nell'industria della microelettronica. Per questo progetto vengono presi in considerazione molti fattori come la purificazione dell'aria, la temperatura, l'umidità, il controllo elettrostatico e del rumore e così via.
Diverse classi di industrie di applicazioni per camere bianche della microelettronica:
1.Produzione di circuiti integrati
- ISO 1 - 3: spesso utilizzato nei processi più avanzati di fotoincisione, incisione e altri, che richiedono un controllo estremamente elevato di particelle minuscole e una leggera contaminazione può portare a difetti del chip.
- ISO 4 - 5: adatto per la deposizione di film sottili, l'impianto di ioni e altri processi nella produzione di chip e presenta inoltre severi requisiti di controllo delle particelle.
2.Test di incapsulamento dei semiconduttori
- ISO 6 - 7: può soddisfare i requisiti della maggior parte dei collegamenti di test di confezionamento, come confezionamento di chip, test funzionale, ecc.
3. Produzione display da pannello
- ISO 5 - 6: utilizzato nel rivestimento e nell'esposizione della produzione di pannelli LCD.
4. Produzione di componenti elettronici
- ISO 7 - 8: utilizzato per la produzione di componenti elettronici con requisiti ambientali relativamente bassi, come resistori, condensatori, ecc.
In breve, maggiore è la classe della camera bianca, minore è il numero di particelle sospese nell'aria che può essere controllato, più puro è l'ambiente e più adatto ai processi di produzione microelettronica che richiedono ambienti di produzione estremamente severi. Tuttavia, la camera bianca di classe inferiore è adatta per processi produttivi che richiedono un ambiente relativamente libero.
Principali dispositivi del sistema di purificazione dell'aria della camera bianca microelettronica:
1.Filtro dell'aria
- Filtro di efficienza primaria: utilizzato principalmente per filtrare le particelle più grandi, come polvere, capelli, ecc., per svolgere un ruolo preliminare nella purificazione dell'aria.
- Filtri a media efficienza: filtrano le particelle inquinanti di medie dimensioni e migliorano ulteriormente la pulizia dell'aria.
- Filtro HEPA: il dispositivo chiave per ottenere un'elevata pulizia con un'elevata efficienza di filtrazione per particelle superiori a 0,3 micron
- Filtro ad altissima efficienza (filtro ULPA): per particelle da 0.1 - 0.3 micron la sua efficienza di filtrazione può essere superiore al 99,999% ed è spesso utilizzato in luoghi con requisiti di pulizia estremamente elevati.
2.Ventilatore
- Responsabile della guida del flusso d'aria, facendo passare l'aria attraverso il filtro e circolando nella camera bianca.
3.Condotto
-utilizzato per convogliare l'aria filtrata per garantire una distribuzione uniforme dell'aria in tutte le aree della camera bianca.
4. Unità di trattamento dell'aria di rinnovo
- introdurre aria fresca all'esterno, filtrarla e regolare la temperatura e l'umidità per soddisfare le esigenze della camera bianca.
5. Unità di purificazione dell'aria
-integrare una varietà di funzioni di purificazione e condizionamento, come filtrazione, sterilizzazione, deumidificazione, umidificazione e così via.
6. Camera a pressione statica
-stabilizzare il flusso d'aria, ridurre la turbolenza e il rumore del flusso d'aria e garantire un flusso d'aria uniforme attraverso i filtri.
7. Silenziatore
- Ridurre il rumore generato dai ventilatori e dal flusso d'aria, fornendo un ambiente di lavoro silenzioso
8. Sensori e controllori di pressione differenziale
- Monitorare la differenza di pressione tra le diverse aree della camera bianca per garantire che l'aria fluisca in una direzione predeterminata per prevenire la contaminazione incrociata di contaminanti.
Questi dispositivi lavorano insieme per garantire che la qualità dell'aria della camera bianca microelettronica raggiunga la classe di pulizia richiesta.
Passaggi chiave e punti tecnici dell'ingegneria microelettronica delle camere bianche:
1. Pianificazione della progettazione: in base al processo di produzione e ai requisiti, determinare la classe, l'area, il layout della camera bianca, ecc. Allo stesso tempo, il percorso del flusso del personale, dei materiali e delle attrezzature, nonché la progettazione della purificazione dell'aria e del condizionamento dell'aria e dovrebbero essere presi in considerazione i sistemi di illuminazione.
2.Struttura dell'edificio: dovrebbe avere buone prestazioni di tenuta e isolamento termico per ridurre l'impatto dell'ambiente esterno sull'interno. Allo stesso tempo, è necessario utilizzare materiali che non generino facilmente polvere ed elettricità statica, come l'acciaio inossidabile e la lega di alluminio.
3. Sistema di purificazione dell'aria: è una parte fondamentale dell'ingegneria delle camere bianche microelettronica. Di solito, filtri, ventilatori, condotti d'aria e altri dispositivi ad alta efficienza vengono utilizzati per rimuovere polvere, batteri, virus e altri inquinanti nell'aria interna, in modo che l'aria raggiunga un certo livello di pulizia.
4. Sistema di condizionamento dell'aria: deve essere in grado di controllare la temperatura interna, l'umidità e la differenza di pressione per soddisfare i requisiti del processo produttivo. Allo stesso tempo, per ridurre i costi operativi, dovrebbero essere adottate apparecchiature e tecnologie di condizionamento dell’aria a risparmio energetico e rispettose dell’ambiente.
5. Controllo elettrostatico: il processo di produzione della microelettronica tende a generare elettricità statica che influirà sulla qualità del prodotto. Pertanto è necessario adottare misure di eliminazione dell’elettricità statica, come l’utilizzo di eliminatori statici, la posa di pavimenti antistatici, ecc.
6. Controllo del rumore: il rumore potrebbe compromettere l'efficienza del lavoro e la salute del personale, pertanto è necessario adottare misure di controllo del rumore, come l'uso di materiali fonoisolanti, l'installazione di silenziatori, ecc.
7. Sistema di illuminazione: dovrebbe essere in grado di fornire luminosità e uniformità sufficienti per soddisfare i requisiti del processo produttivo. Allo stesso tempo, dovrebbero essere adottate apparecchiature e tecnologie di illuminazione a risparmio energetico e rispettose dell’ambiente per ridurre i costi operativi.
8. Gestione del personale e dei materiali: l'ingresso e l'uscita del personale e dei materiali devono essere rigorosamente gestiti e controllati per ridurre l'introduzione di inquinanti esterni. Allo stesso tempo, il personale dovrebbe essere formato per migliorare la consapevolezza della pulizia e le capacità operative.
9. Test e verifica: dopo la costruzione della camera bianca, è necessario eseguire test e verifiche per garantire che le prestazioni della camera bianca soddisfino i requisiti di progettazione, che includono pulizia dell'aria, temperatura, umidità, differenza di pressione, elettricità statica, ecc.
In conclusione, l’ingegneria microelettronica delle camere bianche è un sistema complesso che richiede molteplici fattori. Solo adottando tecnologie e attrezzature avanzate è possibile costruire una camera bianca che soddisfi i requisiti.
